Постобработка данных 3D-сканирования

3D-сканеры – эффективные инструменты, которые помогают оперативно и с высокой точностью снимать геометрические параметры объектов. Однако полученные в результате 3D-сканирования файлы требуют постобработки. Их нельзя сразу использовать для аддитивного производства или реверс-инжиниринга.

Компания «КомплексКАДБел» оказывает услуги по обработке файлов 3D-сканирования (формата STL).

Полная 3D-постобработка включает:

• очистку, уточнение данных сканирования;
• объединение сканов, выравнивание в осях координат;
• преобразование «облака точек» в полигональную модель;
• разработка твердотельной CAD-модели.

Получить консультацию

Очистка данных 3D-сканирования

Сканы могут содержать шумы, дыры, провалы, перекрывающиеся точки, которые следует устранить.  Инженеры корректируют полученные сканером изображения в специальных программах: фильтруют, сглаживают, заполняют, обрезают, сшивают.

Они также проверяют сканы на предмет ошибок, отсутствующих частей, а затем вносят исправления вручную или путем повторного сканирования объекта. После такой обработки STL файлов получаются чистые, точные данные сканирования.

Объединение, выравнивание сканов

Если объект сканировали с нескольких ракурсов или несколькими сканерами, то несколько сканов объединяют в целостную модель. Это обеспечивает точное отображение всех частей объекта, без пробелов или несоответствий. Для повышения точности выравнивания при сканировании используют маркеры или идентифицируемые геометрические элементы, которые служат опорными точками.

Создание полигональной сетки

В процессе обработки 3D-сканов данные облака точек преобразуют в сетку (набор многоугольников), которая отображает форму, кривизну поверхности отсканированного объекта. Чем выше разрешение сетки, тем точнее отображаются мелкие сложные элементы или текстура. В специальном ПО инженеры могут оптимизировать полученную сетчатую поверхность: уменьшать количество полигонов, удалять ненужные части, обрабатывать неровные края.

Для обратного проектирования сетку разделяют на области, соответствующие функциональным или структурным элементам объекта. Это помогает понять, как работает объект, что можно изменить или улучшить.

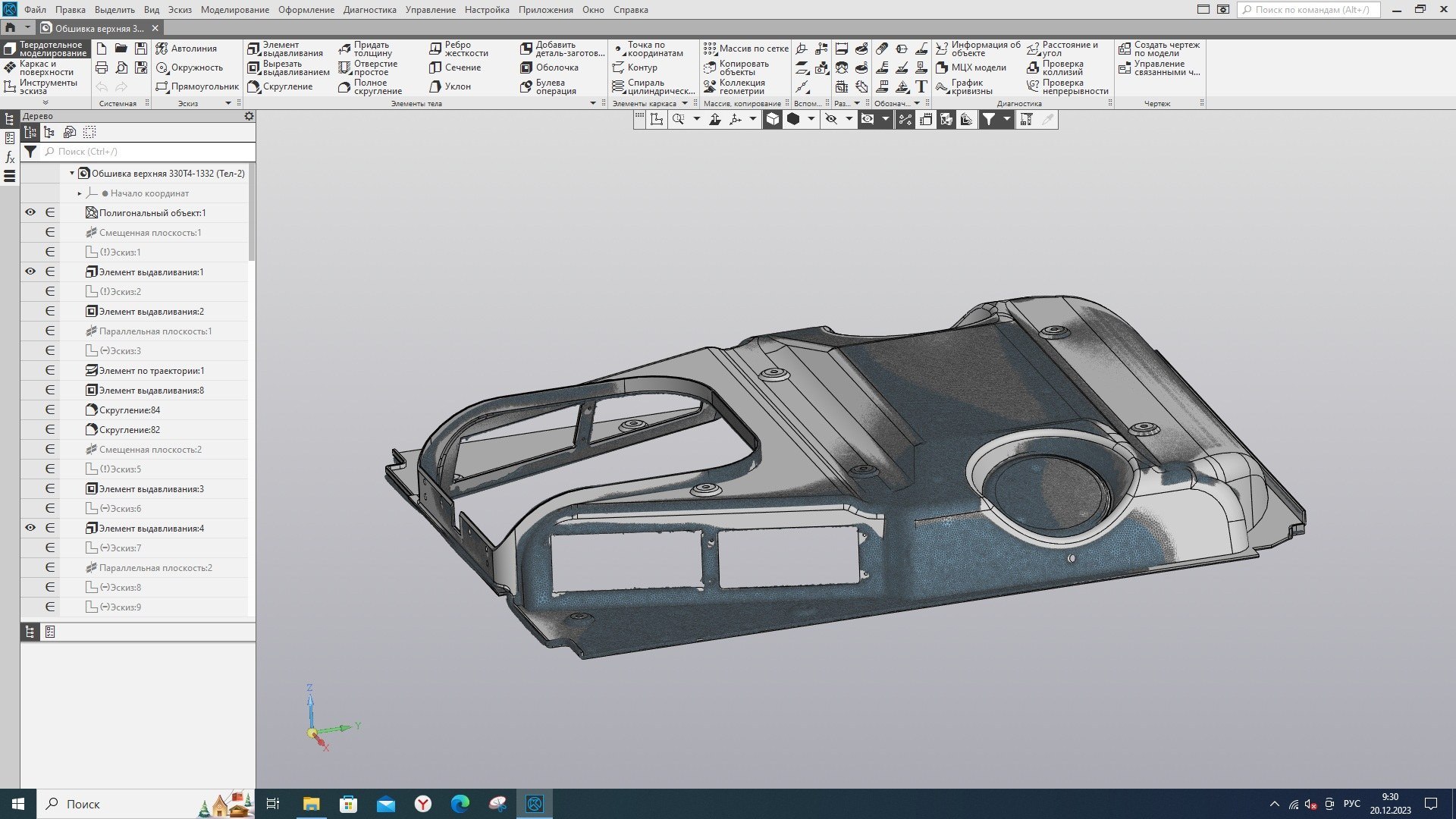

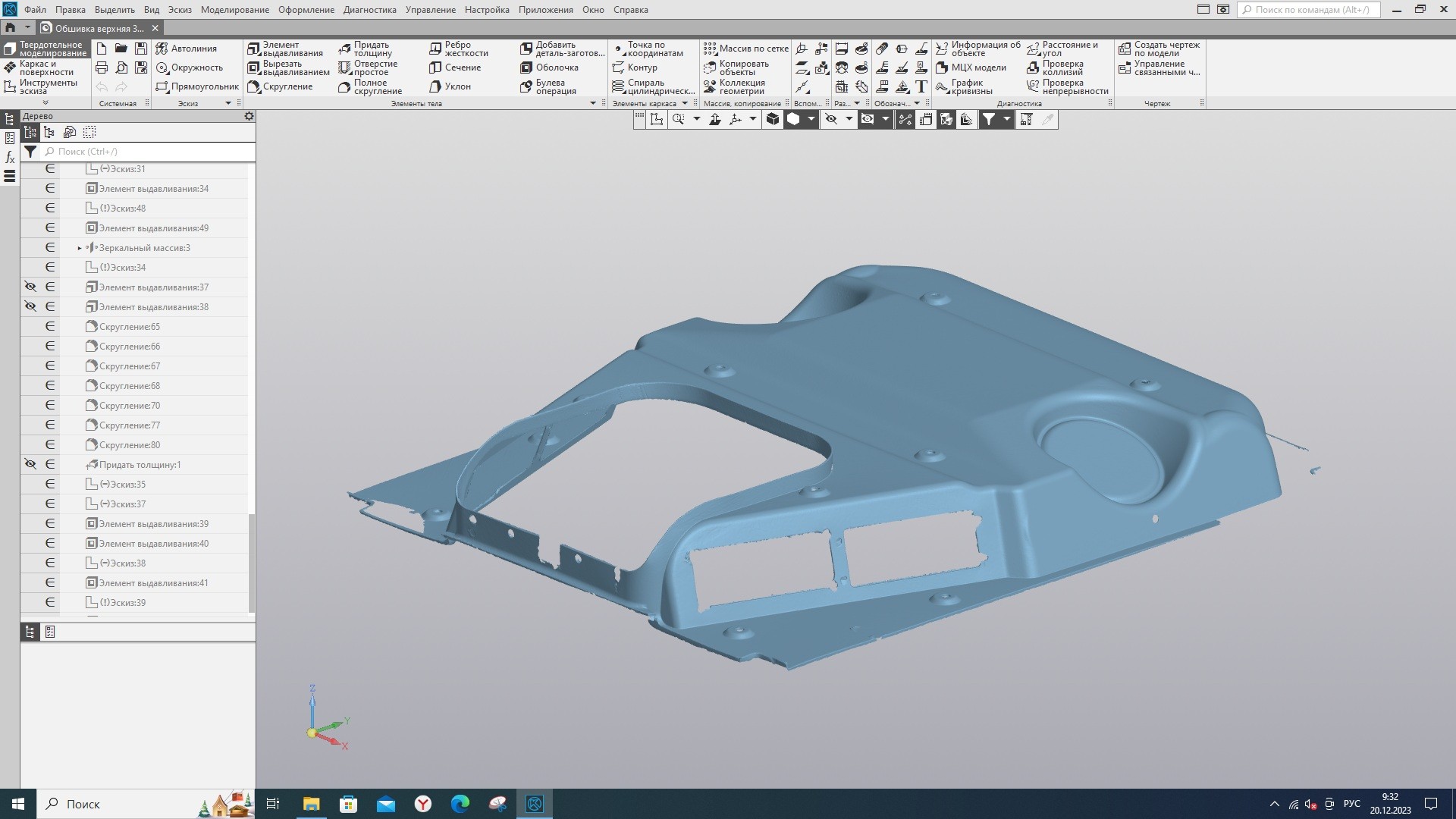

Создание твердотельной 3D-модели

Это завершающий этап 3Д-постобработки файлов сканирования. Ориентируясь на контуры полигональной модели, инженеры строят параметрическую твердотельную модель. Она дает представление не только о внешней форме, но также об объеме, топологии и иных параметрах объекта. Затем эти параметры можно редактировать в CAD-программах в целях обратного проектирования.

Таким образом, качественная обработка после 3D-сканера крайне важна для реверс-инжиниринга и аддитивного производства. Команда инженеров «КомплексКАДБел» обладает богатым опытом в этой сфере.

Чтобы узнать ориентированные сроки и стоимость обработки 3D-сканов, воспользуйтесь кнопкой «Получить консультацию».
